摆闸翼间使用说明书 二维码
发表时间：2021-12-16 10:13
2)驱动电机：直流电机 24V/40W 3)工作环境温度：-15OC - 60 OC 4)相对湿度：相对湿度≤90%、不凝露 5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA 6)通信接口：RS232通讯, 7)通信距离：≤10米 8)通道宽： 翼闸600mm 摆闸单台杆长600-900MM 9)通行速度： 30人/分钟（常开模式）、20人/分钟（常闭模式） 10)闸门开、关时间： 翼闸0.8秒，摆闸1－2秒 警告： 1.地埋PVC线管深度应大于60mm，露出地面高度应大于50mm， 且出口回弯，以防线管进水 2.安装通道闸时，每个通道的左右闸门应对齐； 3.接好系统保护地线； 4.若设备用于户外，应在设备安装处砌100~200mm高的水泥平 台来隔潮，并加顶棚等防晒、防雨设施； 5.安装好设备后，状态检查和功能调试合格，方可投入正常使用。
1.2系统参数设置操作说明 闸机板参数设置说明： 控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。 控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。 按键说明： 菜单：用于进入菜单设置项 上 ：用于向上移动菜单项 下 ：用于向下移动菜单项 确定：用于进入菜单项设置项或确定当前修改值 取消：用于返回上一级菜单或取消当前操作 菜单的操作： 按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。输入该6位密码，按“确定”即进入菜单。进入菜单后按“上” “下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。 例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”—— 按“确定”（显示当前工作方式）—— 再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式 ——按“确定”修改成功 —— 设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。 A. 系统菜单说明： 1. “出入口进出方向配置”： 设置闸机左边为入口还是出口；右边为入口还是出口。 2. “出入口通行配置”： 设置闸机两边（入口和出口）是否允许通行。 3. “闸机工作方式” 设置开闸方式，为红外开闸，还是刷卡开闸。 4. “出入口记忆功能配置” 开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。 5. “出入口开启时长” 设置开闸后，无人通行，闸机自动关闸的时长。 6. “计数器复位” 清空入口/出口通行次数，重新计数。 7. “设备机号” 控制板的设备号。一般不用设置。
8. “设备信息” 显示控制板的基本信息，如类型，型号等信息 9. “闸机类型” 设置闸机的类型，共三个类型“翼闸” ，“摆闸”（单摆） ， “对开摆闸” ；是什么闸机就应设置成相应类型才可正常工作 。 默认为 “翼闸”类型。 10. “系统初始化” 初始化控制板参数，初始化成功后，控制板参数恢复出厂设置。 11. “左边通行语音” 设置从左边通行时闸机需要播放的语音。如：把从左边通行时让闸机播放“欢迎光临”。 12. “右边通行语音” 设置从右边通行时闸机需要播放的语音。如：把右边通行时让闸机播放“一路平安”。 13. “测试语音” 自动依次播放控制板里面的语音，播放完后自动退出。 14. “电机转速” 用来设置电机的运转速度，值越小速度越慢。 15. “电机全速运行时长” 用来设置电机开闸与关闸的过程中电机运行最高速的时间。 如：摆闸中开闸时摆杆需运行1S钟，电机全速运行时长设为0.8S，电机运行0.8S后降速运行直至到位，这样避免摆杆到位后突然降速引起的晃动。 16. “电机最长运行时间” 设置电机一次运行的最长时间，（控制板因外部检测出现故障或其他原无信号时）防止电机一直空转，默认为10S。 17. “允许红外重叠时间” 设置允许同时挡住2个红外的时间，由于某些闸机红外之间间距短（比如左红外与防夹很近），防止人体同时挡住2个红外语音会误报， 18. “延时关门时长” 用来设置人正常通行通过闸机后多长时间关闸，单位为“秒”，默认为0，不延时，即人通过以后马上关闸。 19. “开闸信号类型” 脉宽开闸：检测到一个信号（脉冲）过了后才开闸。 高电平开闸：检测到信号即开闸。 20. “闸机测试” 反复开闸关闸测试，主要用于测试闸机控制板稳定性和老化测试，用户无需使用。 注：1.未经许可，系统上不得添加外围设备； 2.若在调试过程中，调试结果与所述功能不一致，请参阅常见故障及排除一节。
1.3通道闸常见故障处理及日常维护 3.1刷完卡后，摆门不开门，没有任何反应，或断电后不自动打开，重新检查一下，开信号线是否有掉落，查看主板上面的开信号指示灯是否有收到开的信号。 3.2方向指示的工作状态分别是，绿箭头指向左，指向右，或红色叉。如方向指示没有反应，或指示的方向不正确。可以换到另外一台测试，用好的对换试一下。重新检查一下接线 3.3通道闸在断电后有自动打开功能，如果断电后不打开，导致原因是，里面的后备电池（蓄电池）电压不够，可用万用表量电压有没有10V以上。 3.4通道闸刷卡后，有一台开，有一台不开。重新检查一下同步线是否连好。保证连好以后，看不开的那一台的主板是否有收到开的信号，如没有，重新检查一下接线是否有掉落，主板上的插头是否有插好。 3.5刷卡后，闸门打开，但闸门不关。这种情况通常是中间的防夹红外没有对好。在固定机箱之前，必须确定红外对好，才能正常开门关门。如果没有对好红外，上电后，会报警提示。刷卡后请按方向指示箭头行使。 常见故障及分析 A、 限位光电开关：（翼闸用于位置控制）共有3条线，其中2条电源输入，棕色：+12V、蓝色：GND和1条信号输出，当感应头碰到磁铁或金属物体（感应距离2-4mm）时输出+12V，反之为0V。
B、电机：DC24V直流减速电机，正常工作时空载电流为300mA左右，负载电流小于1.2A。
C、圆柱型光电开关：（报警和防夹信号检测之同）由发射端和接收端组成，发射端有2线电源输入（棕色：+12V、蓝色：GND），供电正常指示灯常亮；接收端有2条线电源输入（棕色：+12V、蓝色：GND）和1条线信号输出（黑线），当人通时该区域时，即隔断时有信号输出指示灯变亮输出+12V，反之为0V。
D、园柱型反射式光电开关：（作用同上）共有3条线，其中2条电源输入，棕色：+12V、蓝色：GND和1条信号输出，当人经过反射式光电开关时（反射距离为10-20mm）输出+12V，反之为0V。
1．上电后摆臂来回转动或开闸后不限位 1）确定限位光电开关是否受强光照射（一般指在室外安装调试）： 2）测试限位光电开关： A、检查零位、左开到位、右开到位的限位光电开关是否供电！检查接线座有无松动或接触不良； B、用铁片放在光电开关前端（注意要靠近检测面），看光电开关上面的灯是否亮，如果不亮说明光电开关坏，如果亮就适当调整光电开关的位置。 3）检查限位光电开关与主板的连线是否连接可靠； 4）限位光电开关和连线都正常则主板损坏。 2．给有效开闸信号后闸机无动作 1）主板指示灯正常，当给有效开闸信号时，指示灯会变成绿色箭头，闸机无动作： 检测方法：检查电机连接线是否连接好，如果电机线有连接好，用手模电机尾部，电机是否在转动，如果在转动说明电机线接反了，重新把电机线正负接一下，如果电机不转，直接用24V电源接到电机上，如果电机还是不转，就说明电机损坏，如果电机有转，说明主板上电机驱动芯片有问题，联系我们更换主板。 2）主板指示灯均不亮，看开关电源到主板的连线是否正常，如果主板上24V接线端有电压，检查保险管是否正常，如果保险管损坏，更换保险管，如保险管正常，说明主板损坏，更换主板。 3、闸机开闸后不复位或一开到位后立即复位 当行人通行过后闸机不立即复，延时一定时间后才关闸，说明出向红外工作不正常。 检测方法：首先检测圆柱型光电开关及是否对通；有信号输出时主板上的左红外或右红外指示灯会变亮，否则主板损坏；检查主板参数是否设置成带记忆； 当行人退过闸机过闸片后，闸机立即复位，说明防夹与左或右红外接反了，检查与主板的连线。 4、断电后闸机不动作 1）检测干电池的电压（不低于DC9V）； 2）检查线路是否松动或脱焊，检测电池接线端子两端的电压 输出（不低于DC9V），否则控制板损坏。 5、断电后摆臂不限位及上电后摆臂反转 1）检测干电池的电压（不低于DC9V）； 2）分别检测左、右开到位限位光电开关及主板。（见1、） 3）摆臂反转，电机线反接一下。 6、联机使用时一隔断圆柱型光电开关就开闸 1）机器调成红外开闸模式了，进菜单把闸机工作方式改成刷卡开闸。 7、联机时开闸两台闸机不同步， 检查联机线，线路是否松动或脱焊。 8、刷卡开闸后闸机要等门禁板闭合后才开闸 进菜单把闸机开闸信号类型改成高电平开闸。 9、闸机开闸后很长时间不关闸 1）检查出入口开启时长是否设置过长（参见系统参数设置操作说明） 2）检查防夹红外光电开关，黑色输出信号端是否有12V电压（正常时为0V），否则光电开关发射端或接收端损坏。 10、开闸行人通过时报警 1）检查出入口开启时长是否设置过短（参见系统参数设置操作说明）； 2）检查进出红外线光电开关是否错接，也就是错将进向的光电开关信号接到了出向，而出向信号错接到了进向，如此造成误报警。 10、开闸行人通过时报警 1）检查出入口开启时长是否设置过短（参见系统参数设置操作说明）； 2）检查进出红外线光电开关是否错接，也就是错将进向的光电开关信号接到了出向，而出向信号错接到了进向，如此造成误报警。

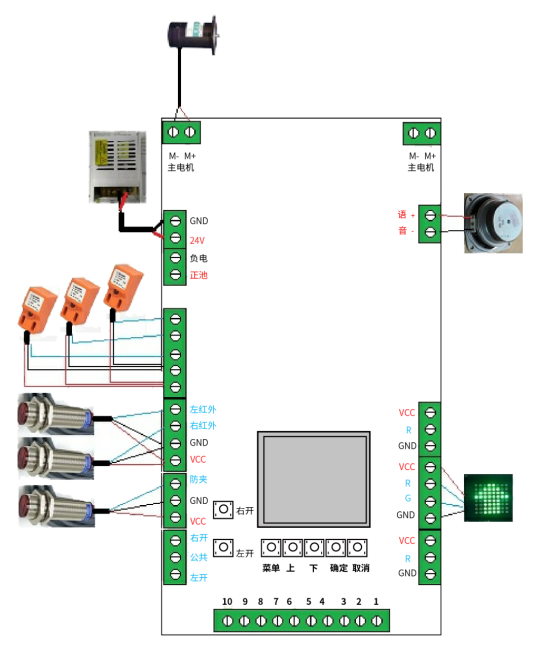

损坏不属保修范围。 摆闸/翼闸设备主板接线图
|
