第一章：概序

感谢您使用本驱动器。本手册提供给使用者安装、参数设定、异常诊断、排 除及日常维护和本电机驱动器相关注意事项。为了确保能够正确地安装及操作本 直流无刷驱动器，请在装机之前，详细阅读本使用手册，并请妥善保存及交由该 机器的使用者。

以下为特别注意事项：

1、广告门主板的电子元器件对静电特别敏感，因此不可以将异物置入主板内部或触摸主板电路板；避免造成短路，或损坏。

2、绝不可将直流电机驱动器输入端子U、V、W连接至AC电源。

3、实施布线时、务必要关闭电源。

4、直流无刷电机请严格按照接线指示图、正确连接。

1：主要技术参数

开门角度 0-90

电源需求 DC24V 6A

开/关门速度 0-99.99s

开门保持时间 0-9000ms

运行环境温度 -20℃～70℃

运行环境湿度 30%～50%（无结露）

运行环境大气压 700hPa～1060hPa

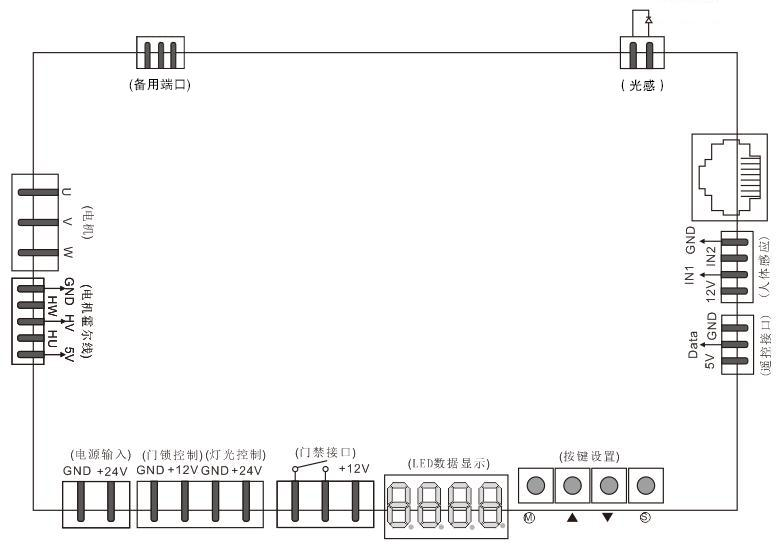

第二章：驱动器介绍/接线方式

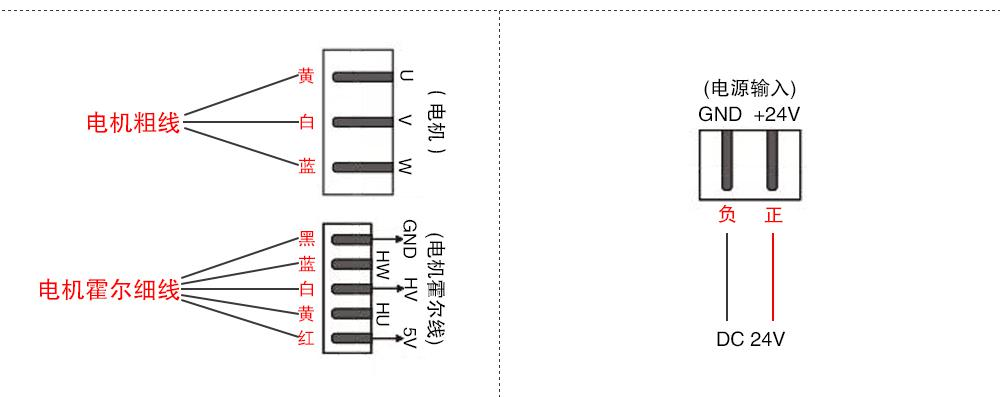

台邦电机接线方式广告门使用说明书

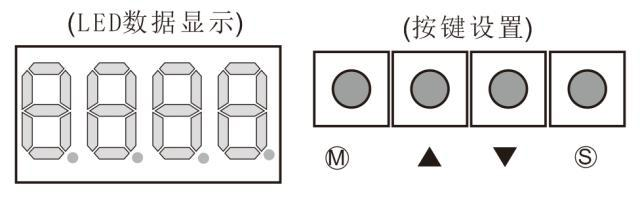

第三章：数字操作面板说明及常用功能操作

菜单和返回按键 进入和确认按键 开门按键（+） 关门按键（-）

一、自动学习

上电 滴滴声音...... (正常现象)

自动寻找开/关门角度位置 (进行开门、关门动作)

直到滴滴声音停止、自动学习完成。

二、遥控器学习

1、按主板上的 键进入菜单选项。

2、按主板上的 开 关 选择 P-29 再按 键进入。

3、依次按遥控器上的按键操作。 开 按键“滴”一声 关 按键“滴”一声 停 按键“滴”一声 显示 GOOD 学习完毕。按主板上 键返回。

注意：

1、若恢复出厂设置，遥控器需要重新学习。

2、使用 1 个遥控器学习配对成功后两个都可使用。

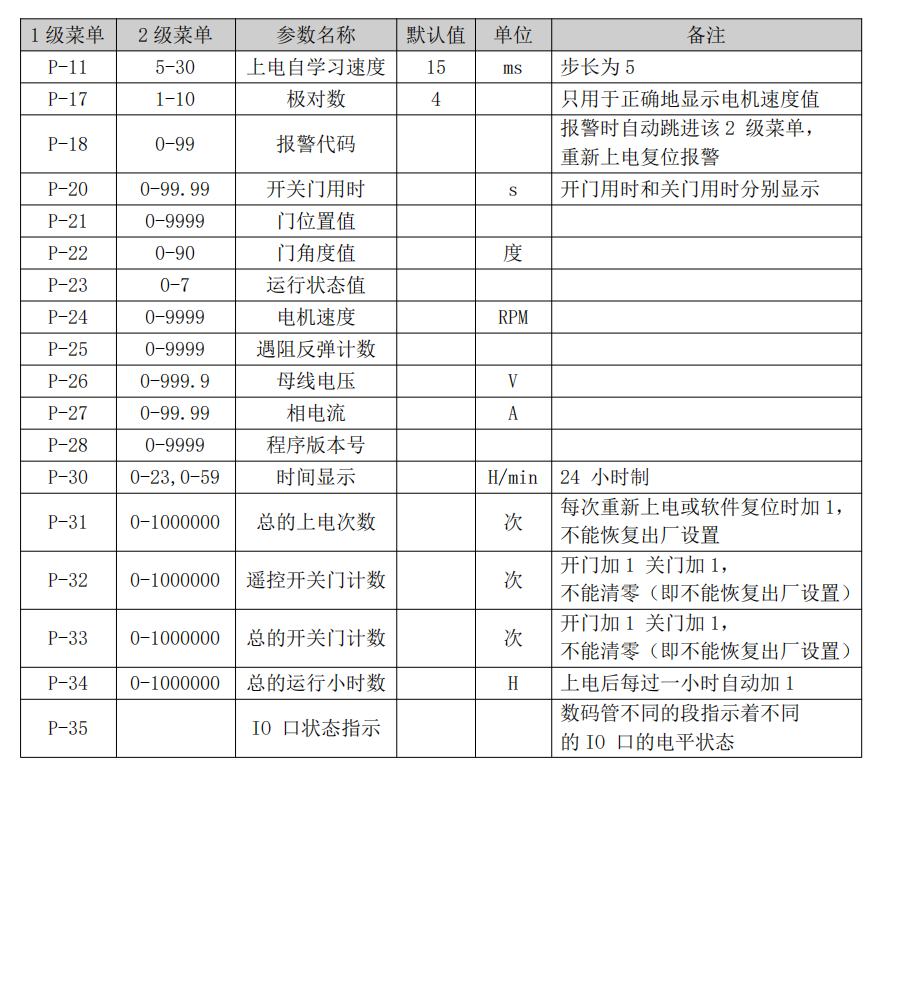

三、功能设定 其他各项功能设定、按照下列表格对应参数描述修改。常用调节参数菜单

第五章：售后服务

1、一年内免费保修。

2、终生提供有偿维护。

3、以下情况不在免费保修范围内： A、用户不按说明书安装使用，造成产品损坏的； B、电源不稳定，超过产品规定范围或不符合国家安全用电标准而造成产品损坏 的；C、因自然灾害等不可抗的因素造成产品损坏的； D、用户使用不当造成外观受损的。
