工地管理系统方案
工地LED屏显示、统计应用说明
使用前请先参考门禁软件的使用手册，学会基本应用和操作。
实现这个功能要电脑及软件一直开着，必须先安装使用ＳＱＬ数据库
工地LED屏显示应用方案

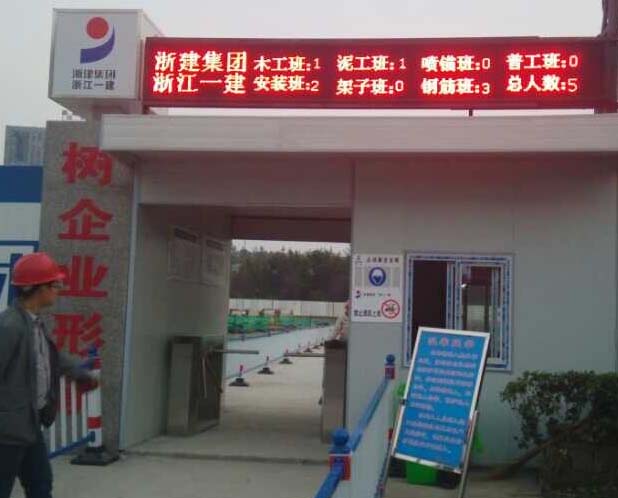

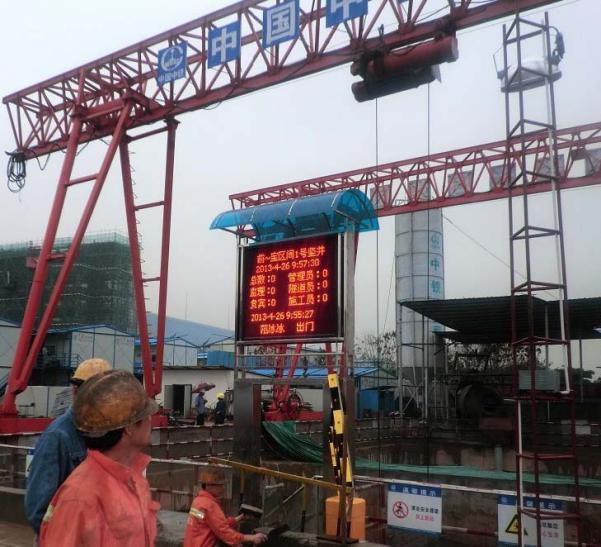

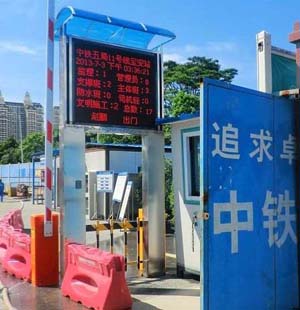

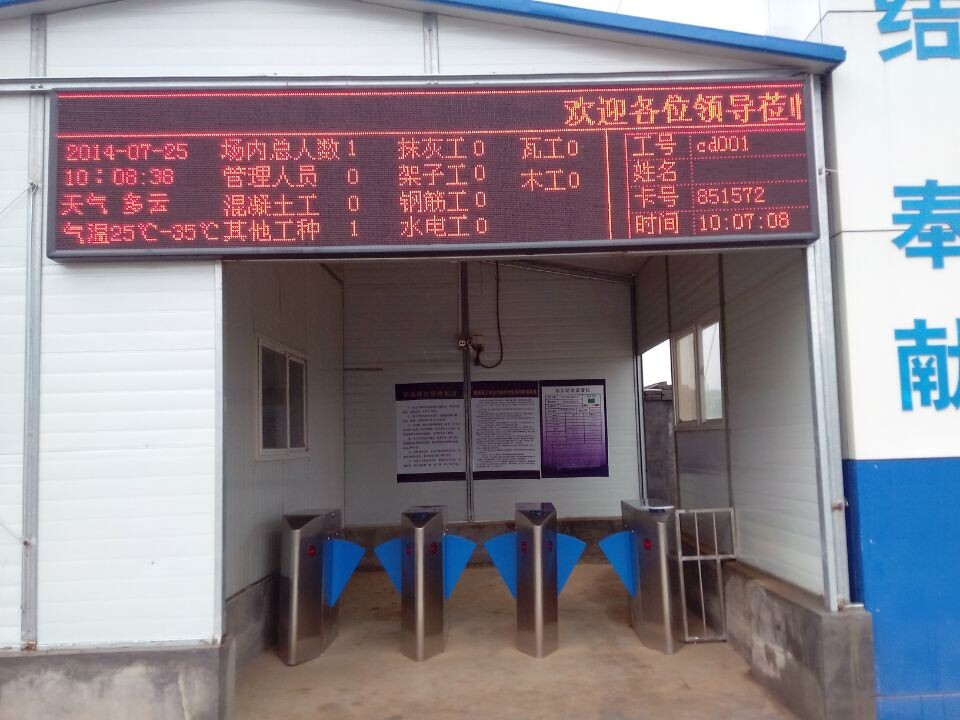

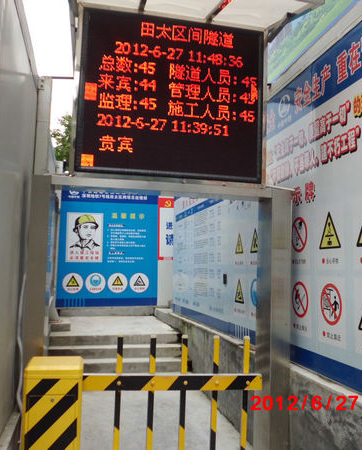

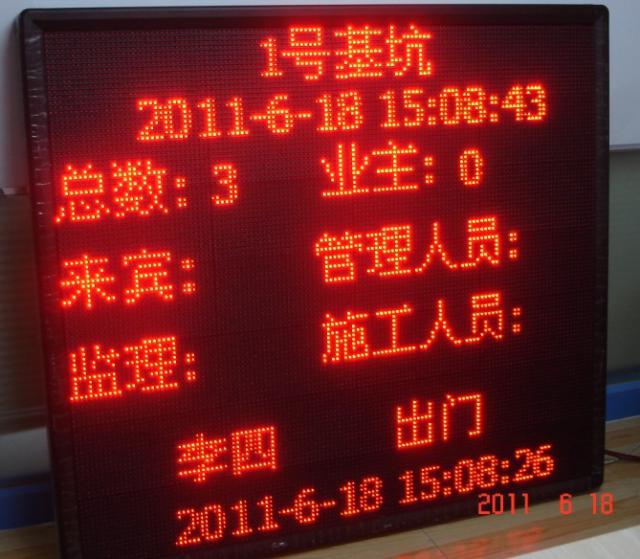

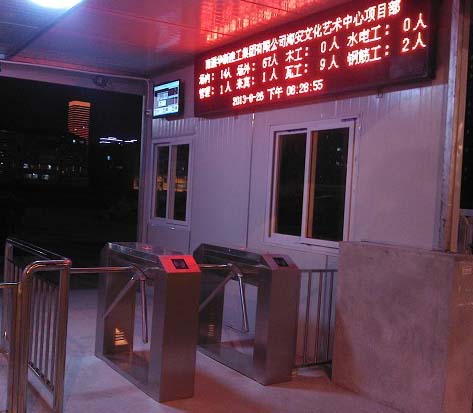

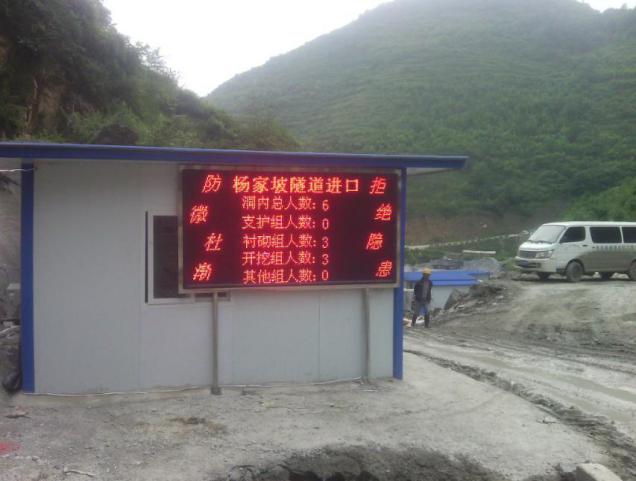

1、案例效果
2、门禁软件地图功能

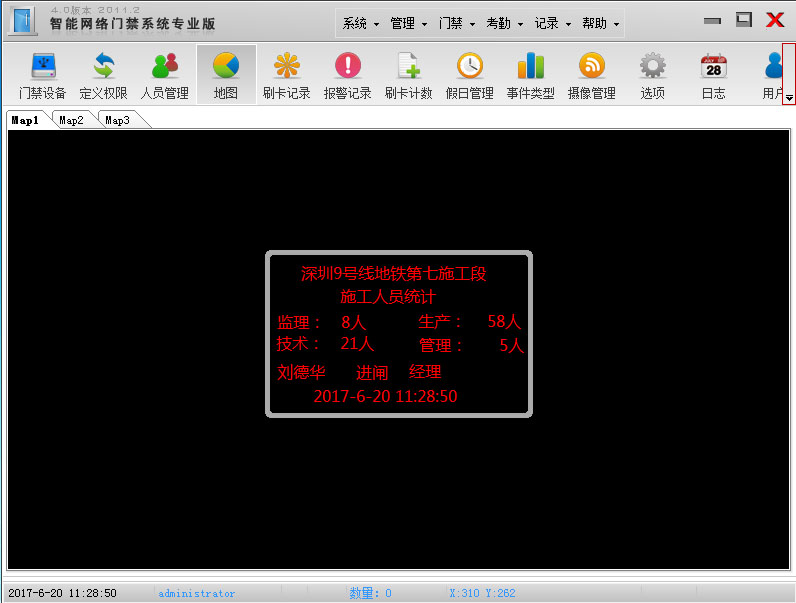

显示内容是在门禁软件地图中完成的，可以放置各种标签，如下图：
编辑好的内容由LED屏软件截取显示到屏上。
3、LED屏管理软件的功能
LED屏管理软件要有截屏实时显示功能，也就是能选取电脑桌面相应大小的画面显示到LED屏上，当门禁软件打开时，正好把地图上增加标签的那一块显内容显示出去。如下图：
LED屏管理软件可以截取地图上编辑的内容显示到LED屏上。

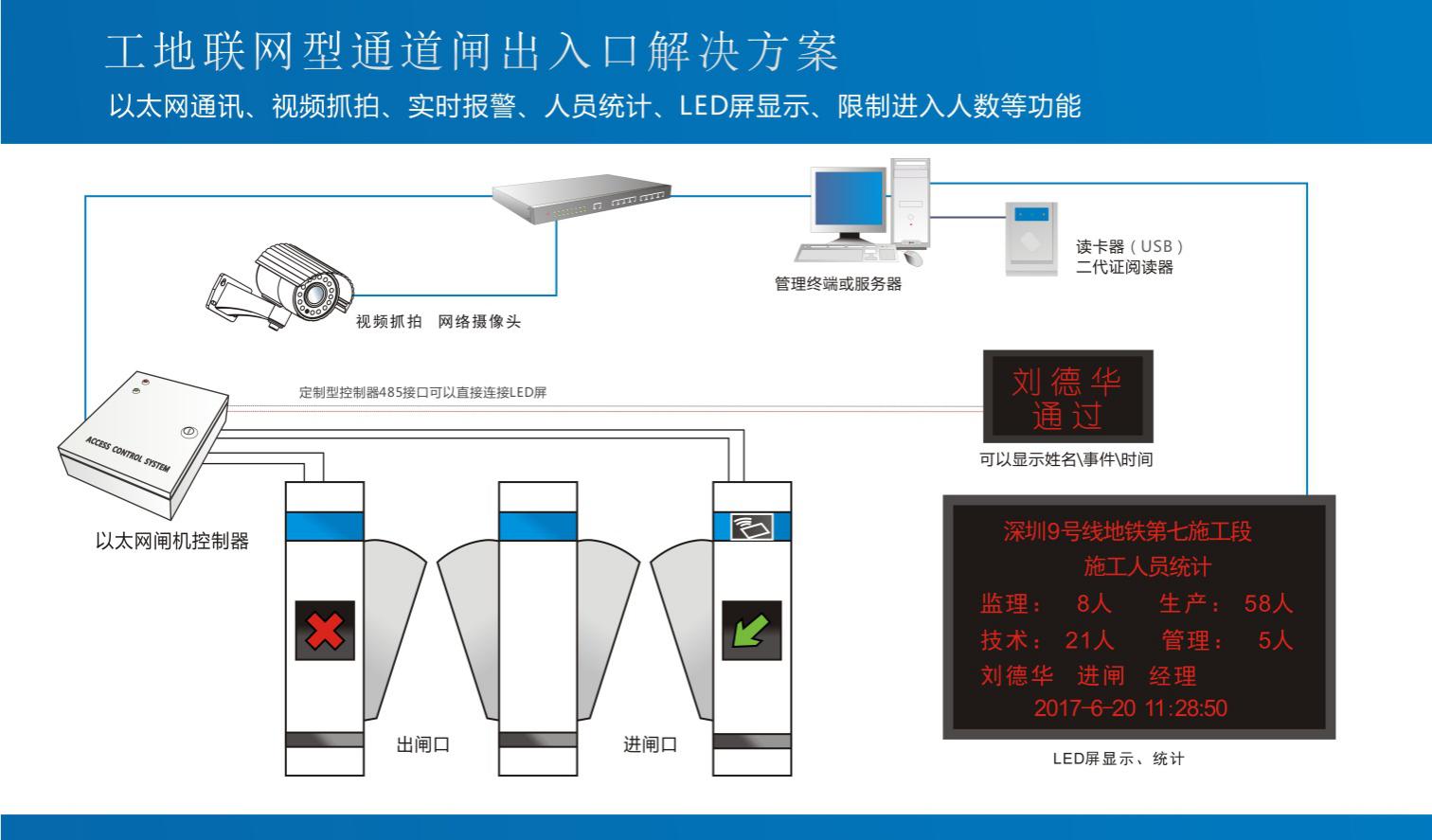

４、系统拓扑图及LED屏显示效果
5、买LED屏说明
LED屏带的管理软件要有截屏同步显示功能（就是可以选择桌面某一块内容适时显示到屏上）
屏的大小根据要显示的内容多少、现场条件或甲方要求来定，一定要先设计好要显示的内容和排列布局，然后告诉做屏的人，横着最多显示多少字，竖着显示多少行，他们就知道做多大的屏。
目前用得多些的LED屏控制卡的厂家有： 灵信 灵星雨
屏一般是通用的，控制卡可以让做屏的一起配。
现场液晶屏显示应用方案

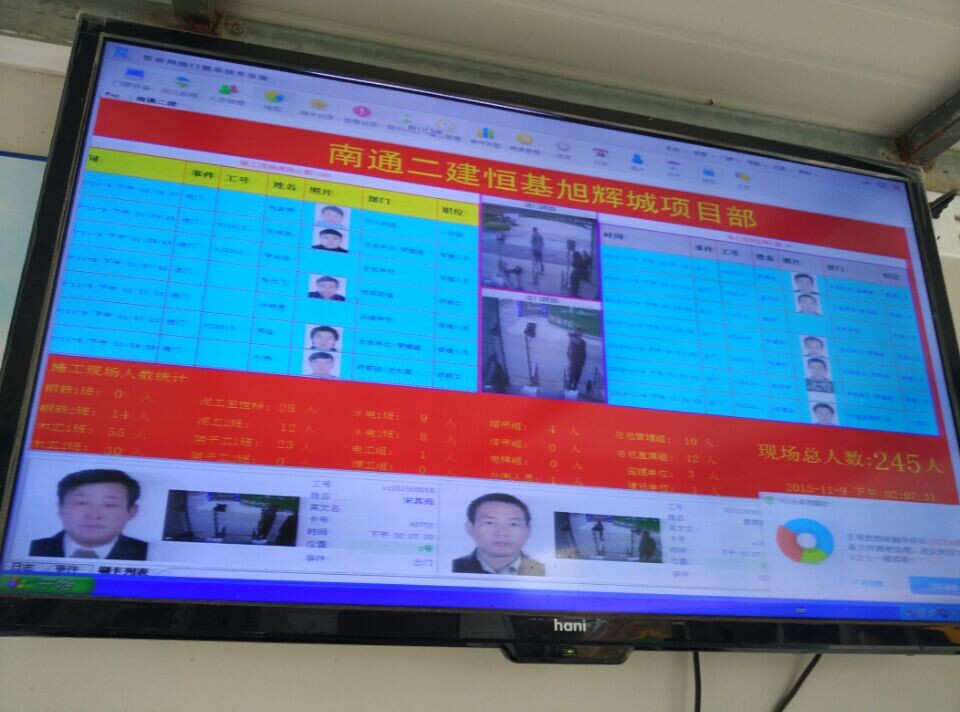

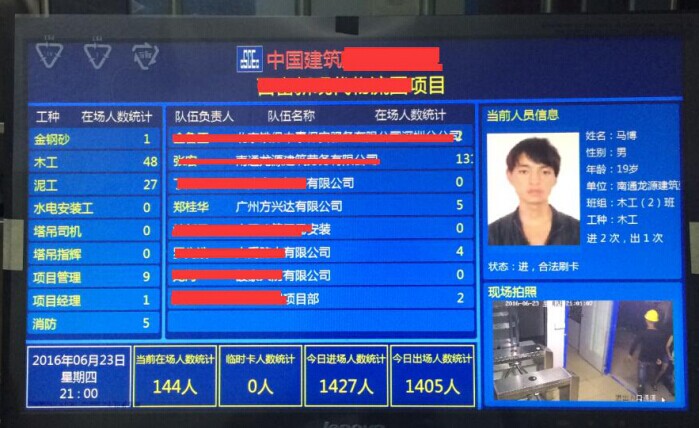

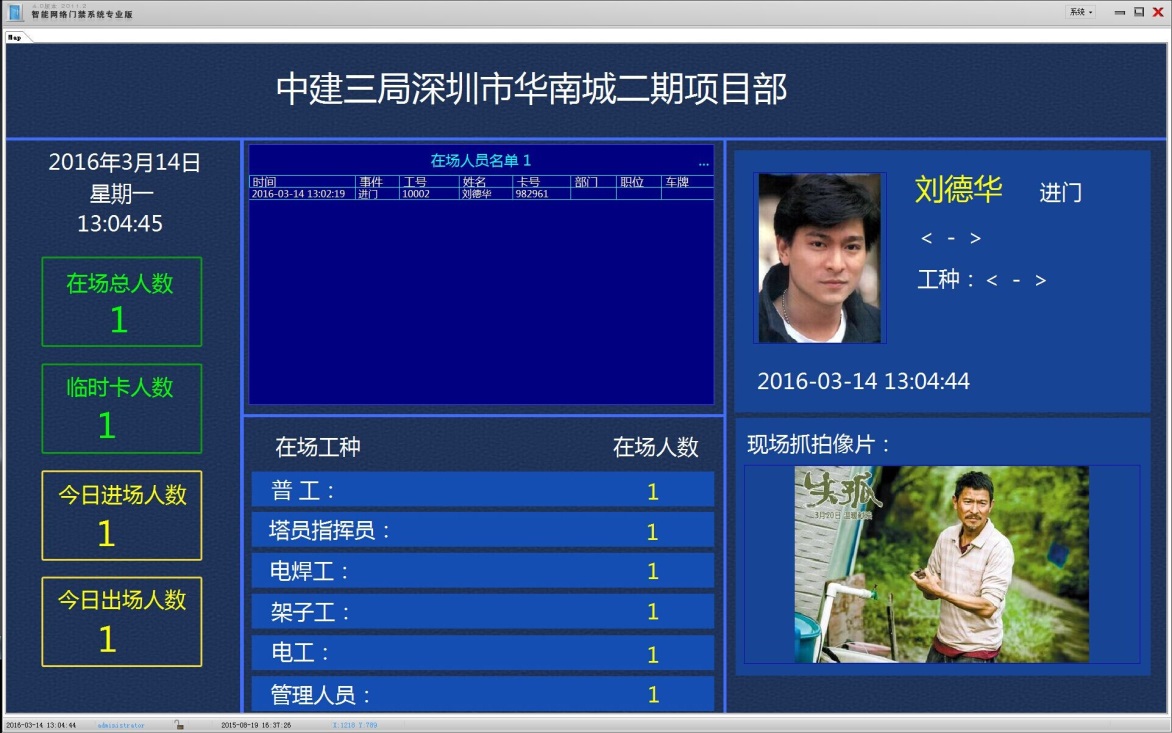

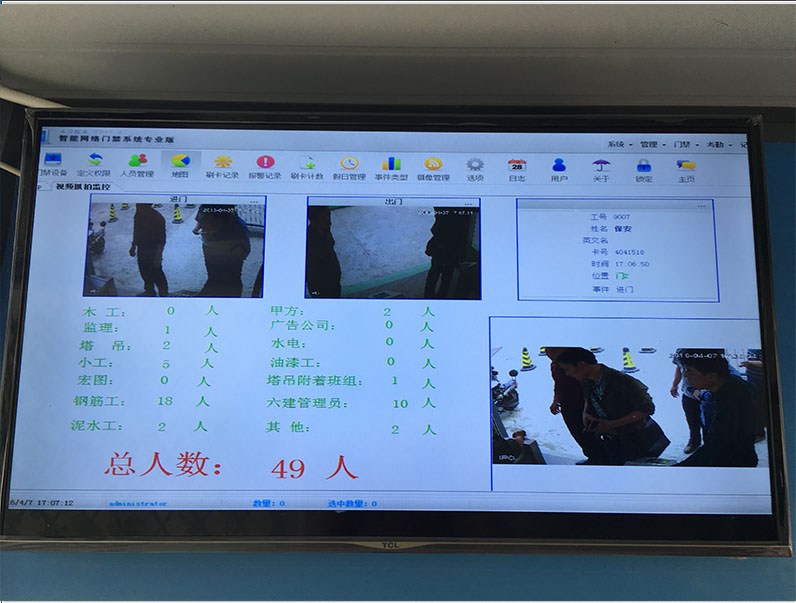

1、案例效果
2、门禁软件和监控端地图功能
2011版门禁软件－－基本功能+地图功能
2011版监控端软件－－只地图功能。（相当于把地图功能单独安装出来使用）
使用监控端软件：
门禁软件必须使用sql数据库。（如何配置数据库，见说明手册）
监控端数据库配置同门禁软件配置一致。
门禁软件必须是开启状态
应用方案一：

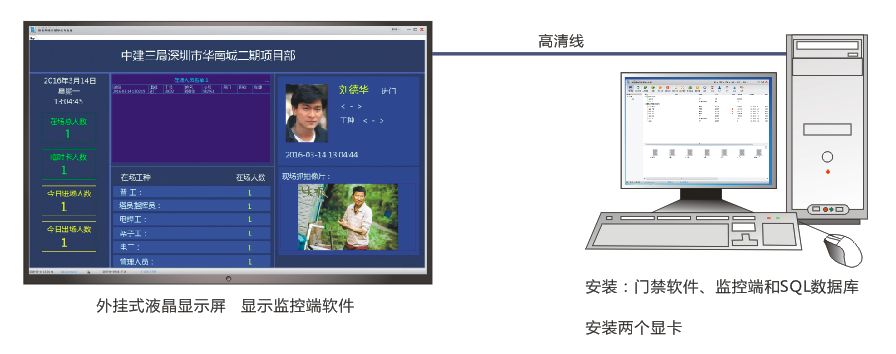

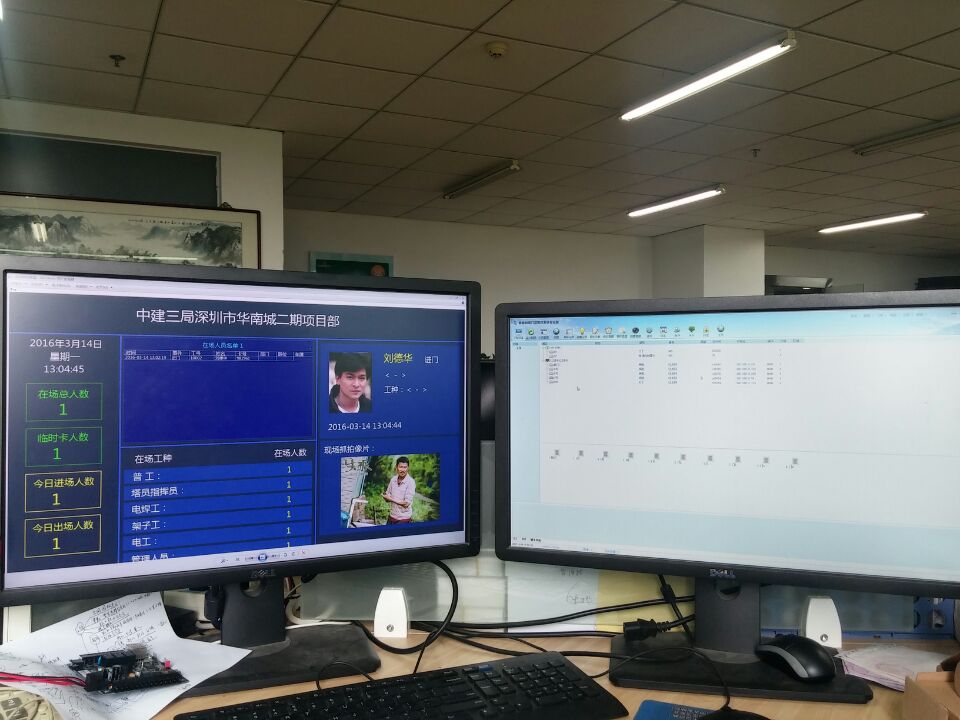

监控端软件可以同门禁软件装在一台电脑上，在一个显示屏上显示；也可一台电脑装两个显示器，一个显示门禁软件界面、一个显示监控端界面。如下图：
左边显示屏显示监控端软件，右边显示屏显示门禁软件。
应用方案二：
监控端软件，也可以装在局域网中另一（多）台电脑上。如下图：
增加标签说明如下：
在地图空白处点右键，可以设置地图背景色为单色背景，也可在地图名称上点右键，上传图片作为背景。
背景图片需要根据布局和显示屏大小进行设计。例如下图：
详细标签增加和地图功能应用手册见后面。
地图功能使用说明
常用的我们只会用到3个标签：普通标签，记数标签，滚动标签。见下图：（增加方法都是在地图界面上点右健）

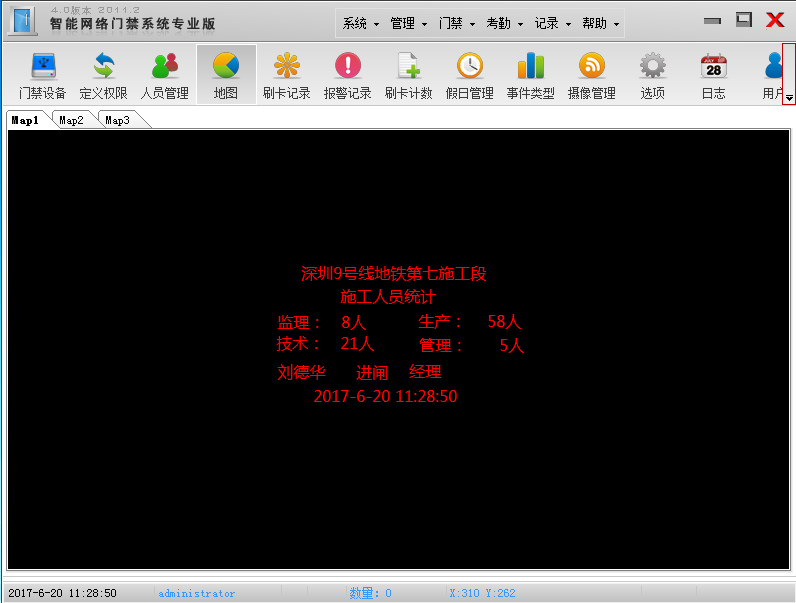

我们以下图效果为例来做说明：
1：增加标题
说明：纯文字，固定内容，手工输入，无变化。
在地图空白处点右健>放置普通标签>普通标签
1：在文字栏中直接输入“深圳 9 号线地铁第七施工段”（你想显示什么就输入什么内容）
2：显示内容：选择“不关联”
3：设置字体 字体一般只需要选择颜色，字体 字型 大小为默认即可。
2：实时实钟
说明：就是电脑当前时间，实时的。
添加过程：
1：增加“普通标签”
2：显示内容 关联成“实时时钟”
3：字体设置
重点：如上图所示，A文字处，内容是随意的：因为此时关联的是实时时钟，这里输入的内容放到地图上后，会自动变成时间，所以此时输入的内容没有什么意义。同样的关联成其他内容，文字这里也可以随意输入，如关联成姓名后，刷卡后自动变成姓名，等等。如有选“不关联”，这里的内容才会显示到地图上。
时间格式
时间软件默认（不用填写）格式为：yyyy-MM-dd
HH:mm:ss
显示效果：
2013-05-20
14：02：30
如果需要其他的时间格式，可以参考下面说明，进行填写
d
月中的某一天。一位数的日期没有前导零。
dd
月中的某一天。一位数的日期有一个前导零。
ddd
周中某天的缩写名称，如: 周三dddd
周中某天的完整名称，如：星期三
M
月份数字。一位数的月份没有前导零。
MM
月份数字。一位数的月份有一个前导零。
MMM
月份的缩写名称。
MMMM
月份的完整名称。
y
不包含纪元的年份。不具有前导零。
yy
不包含纪元的年份。具有前导零。
yyyy
包括纪元的四位数的年份。
gg
时期或纪元。
h
12
小时制的小时。一位数的小时数没有前导零。
hh
12
小时制的小时。一位数的小时数有前导零。
H
24
小时制的小时。一位数的小时数没有前导零。
HH
24
小时制的小时。一位数的小时数有前导零。
m
分钟。一位数的分钟数没有前导零。
mm
分钟。一位数的分钟数有一个前导零。
s
秒。一位数的秒数没有前导零。
ss
秒。一位数的秒数有一个前导零。
f
秒的小数精度为一位。其余数字被截断。
示例：
如果时间为 yyyy-MM-dd
HH:mm:ss
则显示为
2013-05-20
14：02：30
如果格式为 MM-dd
dddd
hh:mm:ss
则显示为
05-20
星期三
02：02：30
如果格式为 yyyy年M月d日
HH点mm分
则显示为
2016年9月3日
15点08分
3、当前刷卡人实时信息
刷卡人实时信息有：姓名、部门、职位、时间、事件、身份证、卡号、性别等等
如上图黄色框中，有姓名和事件2组实时信息，每一组由两个标签组合而成
以“姓名：刘德华”为例进行增加说明 姓名：也可以不要。
具体添加过程：
1：增加“普通标签”－不关联（文字标签，也就是增加后不会变动的，）
姓名文字标签
操作：在地图空白处点右键选择---普通标签
1、文字处输入：“姓名：”
2、显示内容选择“不关联”
3、字体设置
上图白色箭头所指文字都是固定不变的文字，都按以上方法增加。
2：增加“普通标签”
姓名变换关联标签的增加
1、文字处输入任意字符，如：姓名变换 增加后刷卡就会变换显示刷卡人姓名。
2、显示内容选择“姓名”
3、字体设置
上图蓝色箭头所指文字都是关联变换的标签，都按以上方法增加，只是在显示内容选择不同：部门、职位、门、控制器、时间、工号、英文名、卡号、性别、身份证、电话、车牌、地址、备注等。
扩展：如想显示“当前刷卡人的登记照片，或者抓拍照片”。
A 整体显示（一个整体，不可分割）：放置事件显示 > 放置事件滑动栏
B：只放照片或者抓拍（可与其他标签搭配）
“放置图片…”
关联到人：选择后刷卡显示刷卡人的登记照片
显示抓拍：选择后刷卡显示关联摄像机现场抓拍到的照片
4：统计人员数量
例： 监理：8 人
这个标签由三个标签组成：
经理： 文字不关联标签
8 数字记数标签
人 文字不关联标签 可以不要
具体添加过程：
1：增加“普通标签”－不关联
2：增加“计数标签”
文字输入“监理记数”只是占位符，放到地图上刷卡后会自动变成实际人数。
统计场内人员，就选场内，这里不解释。
自动从当时开始：每天24点自动清零，不选则累积计数
忽略重复记录：同一用户多次刷卡只记1次。
反向刷卡时数据不减少：就是字面意思。如，可统计今天总共进入了多少人次。（特殊功能）
增加后，可以在标签上点右键－重新编辑设置和计数时间段
时间段：如果想指定统计时间段和指定清零时间
可以添加多个时间段，但时间范围不能重叠
3：过滤说明：重点
过滤就是筛选的意思。
按部门过滤就应先增加好部门
按职位过滤就应先增加好职位
依此类推-----
选择什么对象，就对该对象进行计数。
在对应的计数标签上点右键，选择 事件过滤，如下图
过滤中选择 部门 中---监理，那么这个标签就只统计监理的刷卡数量
过滤中选择 门 中---1号门,那么这个标签就只统计在1号门上刷卡的数量
如果上面两个都选择，那么这个标签就统计在1号门上刷卡的监理数量
----------
扩展：除了对部门过滤以外，还可以过滤，人员，门，控制器，职位，事件等。
如想统计，在某控制器 的 某个门
事件为 进门的 人员，就需要去过滤多个选项里内容进行组合。
4、增加“普通标签”－不关联（如果不需要在计数后面显示 人 刚不用增此标签）
同增加 监理： 标签一样操作
在文字中输入 人
增加后可能是这样的一个效果：如图
在地图空白处点右键－－去掉 锁定
然后用鼠标拖动对应的标签，排列整齐，效果如下图：
这样就一个完整的统计标签完成了。
其他：生产、技术、管理等标签的增加操作流程一样，不同的就是文字名称填写不一样，计数标签的过滤条件选择不同。
5：滚动标签
如上图所见，滚动标签有2种类型。
A:滚动标签…：我们讲解示例中的2种滚动内容，都是添加的“滚动标签…”
选“文字”：这里是一段滚动的信息，内容手工输入。如，公告，通知，安全标语等。。。
选“人员名单”：就是可以显示场内，或者 场外，刷卡的人员名单。
B:滚动分组标签…：
可按部门，职位来统计 场内（场外）的人数，并滚动显示。
6、多地图切换功能
1、打开门禁软件根目录，如图：
2、找到Config这个文件（不是文件夹）
，双击打开，找到下段文字及代码：
－－－－－－－－－－－－－－
;地图切换功能设置说明:只需修改下面参数(=符号后面的数值)
;【功能一】: 多个地图循环切换显示的功能
PgChg_Enable=1
;0表示不启用,把0改成1为开启此功能
PgChg_Delay=3000
;切换间隔时间,1000毫秒=1秒,例如:3000表示 地图显示3秒后,切换到下一地图
PgChg_From=1
;开始显示地图
1代表第一个地图,2表示第二个地图---- 依此类推(下同)
PgChg_To=3 ;循环显示到第3个地图后,又重新从开始地图循环显示,如此反复
;【功能二】: 刷卡事件触发切换显示指定地图
Map2Change=0
;0表示不启用,把0改成1为开启此功能
Map2_Delay=5000
;切换间隔时间,1000毫秒=1秒,例如:5000表示 刷卡显示指定地图5秒后,切换回默认地图
Map2_From=1
;默认显示第1个地图
1表示第一个地图,2表示第二个地图---- 依此类推(下同)
Map2_To=2
;刷卡后显示指定地图
;【功能三】: 地图循环显示,刷卡切换到指定地图显示后,继续循环切换（同时开启上面两个功能）
;上面为地图切换功能,此处说明结束
－－－－－－－－－－－－－－
3、反复熟读说明文字，然后根据需要对代码进行修改
7、增加地图、修改背景色
软件自带一个地图界面名称为Map1，背景色默认为白色
修改背景色：
在地图空白处点右键－－背景色－－选择需要的颜色－－确定
增加背景图：
在地图名称上点右键－－图片处－－找到你要作为背景的图片－－确定
增加地图：
在地图名称上点右键－－新增加地图－－输入名称－－确定
SQL数据库使用说明
1、下载数据库软件
XP Ｗ7系统适合装sql2000 sql2005 sql2008
如SQL2000要用到远程访问功能，必须要打补丁
W10以上系统适合装sql2008 sql2012
2、数据库安装
根据数据库版本不同，百度一下安装方法进行安装操作
3、附加数据库文件
以SQL2000为例，其他版本数据库，百度一下附加方法进行操作
附加数据库就是把门禁软件的数据库文件添加到SQL数据库的企业管理器中。
附加前，先要知道门禁软件的数据库文件在哪里，便于附加时查找。
数据库文件位置：门禁软件安装后（默认安装在Ｃ盘），C:\Program Files (x86)\Access\门禁授权管理系统 2011版\Database\
在门禁软件装安装目录下的Database文件夹中
AXData_Data和AXData_Log这两个就是要附加的数据库文件。附加时选择第一个双击就可以了
附加操作：
步骤一：打开企业管理器
步骤二：打开数据库附加框，如下
步骤三：点击 三个小点的按钮 ，找数据库文件（手册前面所说的数据库文件）。
步骤四：找到后，双击红线标注的文件
步骤五：点确定，完成附加。
很简单吧，自己试试吧。
4、配置数据库
门禁软件安装后默认的数据是ACCESS数据库，这个数据库是微软提供的一个小型数据库，简单好用，不需要安装软件程序。但的，这个数据库只适合小型数据量的应用，稳定性差。如果控制器超过5台，人员超过50人，每天刷卡次数达到200以上，就必用SQL数据库。
建议有条件的全部用SQL数据库。
配置数据库：就是将软件从默认的ACCESS数据库改成SQL数据库的操作。
配置前必须已经完成数据库文件附加的操作。
第一步：
打开软件，在菜单栏[系统]中选（数据库配置），如下图
打开数据库配置界面
第二步：
选择SQL Server 数据库选项，如下图进行填写
说明：
所在电脑：本机可以填写半角小数点，也可取本机电脑名。如果sql安装在其他电脑上，填写安装电脑的IP地址。
第三步：
填写完成后，点测试连接 ，如果成功，点确定保存。
第四步：
重启软件，再次打开后，软件就会使用SQL数据库文件。
说明：监控端的配置同上，所在电脑一般填写数据库所在电脑的IP
5、数据库常见问题
一、SQL挂起解决办法
点击 开始--运行--输入：regedit 打开注册表，找到如下目录
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager删除PendingFileRenameOperations
二、SQL远程不能访问（装多个用户端或在另一台电脑上装监控端会用到）
1、能PING通，设置让两台电脑能互访共享文件夹
2、SQL版本号在8.0.2039以下的都需要打补丁.要在企业管理器和查询管理器中看版本号。
3、检查服务器是否在1433端口侦听。如果服务器没有在tcp连接的1433端口侦听，则是连接不上的。
检查方法是在服务器的dos或命令行下面输入netstat -a -n 或者是netstat -an，在结果列表里看是否有类似 tcp 127.0.0.1 1433 listening 的项。
4、要用混合验证方式？
用户名 密码不能错
在确认了双方之间的连接线路没有问题后，我们看看能否在命令行远程登陆SQL2000，命令为：telnet
192.168.137.11
1433
//1433是SQL2000默认开放的端口，如果你改过，请灵活应变。
三、SQL服务管理器不显示服务器名称
在所有程序中找到SQL服务管理器，点右键－属性－兼容性，选择如下，确认
再打开
服务管理器
四、数据库中常用表格名称
人员表
TEMPLOYEE
管理员表
TUSERA
刷卡列表
tevent
